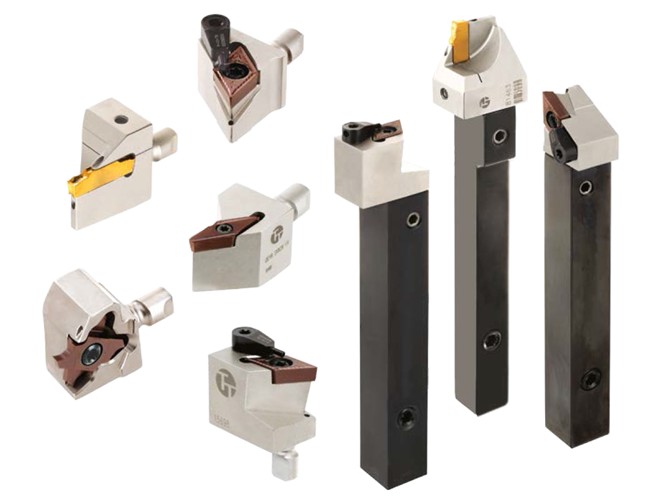

Нові модульні головки та державки ДЛЯ ВЕРСТАТІВ ШВЕЙЦАРСЬКОГО ТИПУ

Процес заміни пластин на верстатах швейцарського типу нерідко доволі трудомісткий, оскільки при цьому необхідно знімати державку. Лінійка WINSWISS від TaeguTec дає змогу значно спростити цей процес, оскільки пластини можна встановлювати поза верстатом, знявши з тримача лише модульну головку. Завдяки цьому час простою значно зменшується, що сприяє підвищенню продуктивності. Крім того, серія WINSWISS вигідно відрізняється від традиційного інструменту ще й тим, що виключає ймовірність падіння компонентів під час їх заміни, мінімізуючи втрати.

ТЕХНІЧНІ ОСОБЛИВОСТІ:

• Багатофункціональний модульний інструмент для верстатів швейцарського типу.
• Швидка заміна модульних головок і пластин.
• Підвищення продуктивності завдяки скороченню часу на переналагодження.
• Жорсткий затиск між тримачами і головками та хороша повторюваність.
• Оптимізація складу інструменту: можливість встановлення різних головок на один і той самий тримач.
• Широкий вибір модульних головок для точіння, нарізання канавок і відрізки.

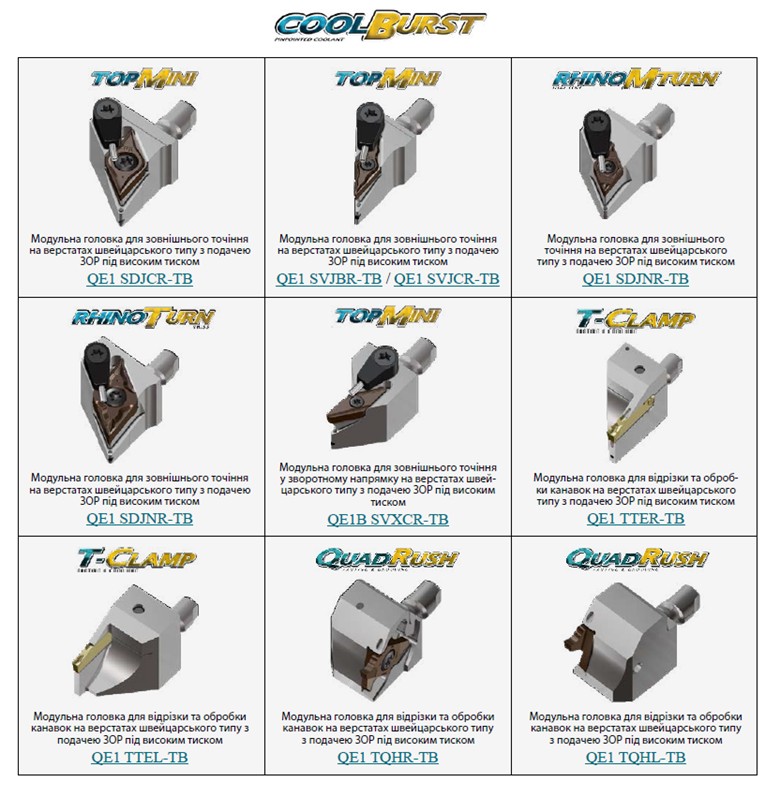

• Система TT BRANDS_COOL BURST покращує відведення стружки та збільшує ресурс інструменту.
• Мінімізація ризику втрати змінних пластин і комплектуючих.
• Інтуїтивно зрозуміла модульна система інструментальної збірки головки та тримача.

ШВИДКА ЗАМІНА МОДУЛЬНИХ ГОЛОВОК

• Тримачі залишаються в револьверній голові під час заміни головки.

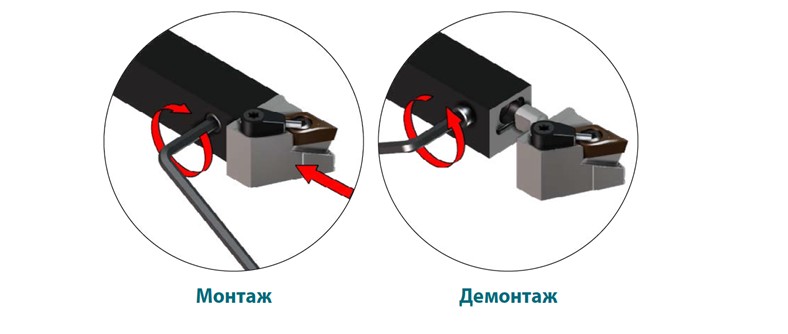

• Демонтаж головки з тримача виконується одним обертом гвинта.
• Правосторонні модульні головки для токарної обробки сумісні з нейтральними та правосторонніми державками.
• Правосторонні модульні головки для обробки по осі Y можуть бути встановлені з нейтральними та лівосторонніми державками.
• Модульні головки для обробки канавок можуть бути зібрані з нейтральним і правостороннім тримачем.

ЖОРСТКИЙ ЗАТИСК І ХОРОША ПОВТОРЮВАНІСТЬ

Унікальна конструкція механізму фіксації головки у тримачi. TaeguTec у порівнянні з аналогами конкурентів гарантує надійність і стабільність збірки.

Ключові особливості фіксації:

• Гвинтовий затиск для швидкої та надійної фіксації.
• Контакт по конічній та торцевій поверхнях для підвищеної жорсткості та точності позиціювання.

Надійне та міцне з’єднання тримача з головками для покращеної повторюваності та продуктивності.

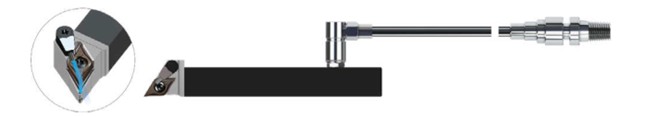

Завдяки подачі ЗОР каналами, спрямованими безпосередньо до ріжучої кромки пластини, покращено контроль стружки та збільшено ресурс інструменту.

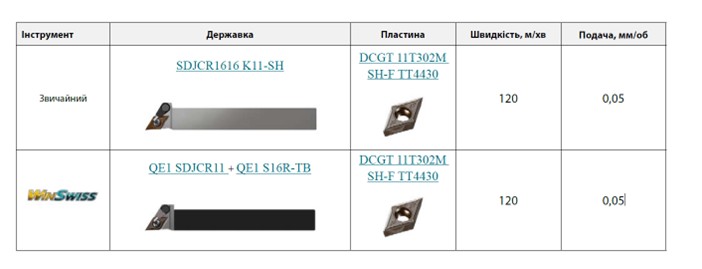

Стійкість модульного інструменту при обробці деталей еквівалентна стійкості стандартного.

Унікальна, високоміцна конструкція кріплення WINSWISS протистоїть зміщенню пластин під час оброблення так само надійно, як і звичайні державки.

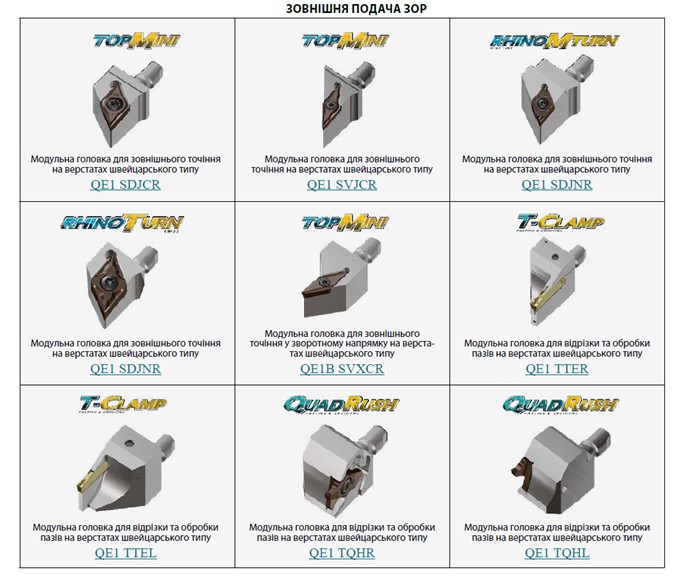

МОДУЛЬНІ ГОЛОВКИ ДЛЯ ЗОВНІШНЬОЇ ОБРОБКИ

НА ВЕРСТАТАХ ШВЕЙЦАРСЬКОГО ТИПУ

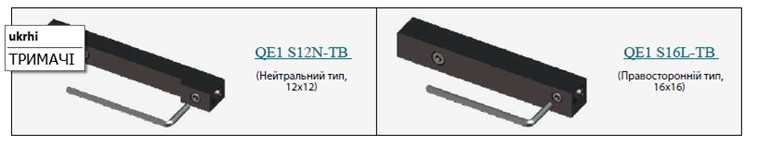

ТРИМАЧІ

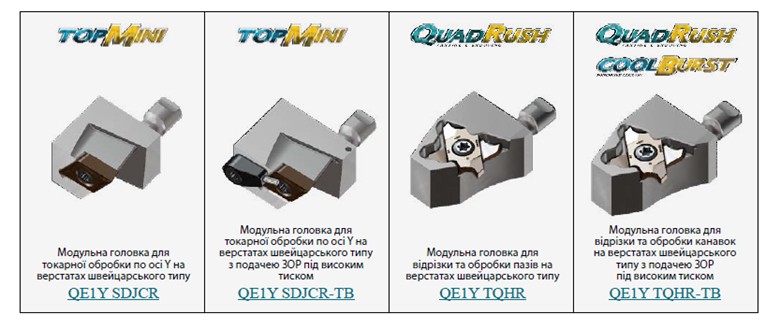

ПРАВІ МОДУЛЬНІ ГОЛОВКИ В ЗБОРІ,

ПРИЗНАЧЕНI ДЛЯ ОБРОБКИ ПО ОСІ Y

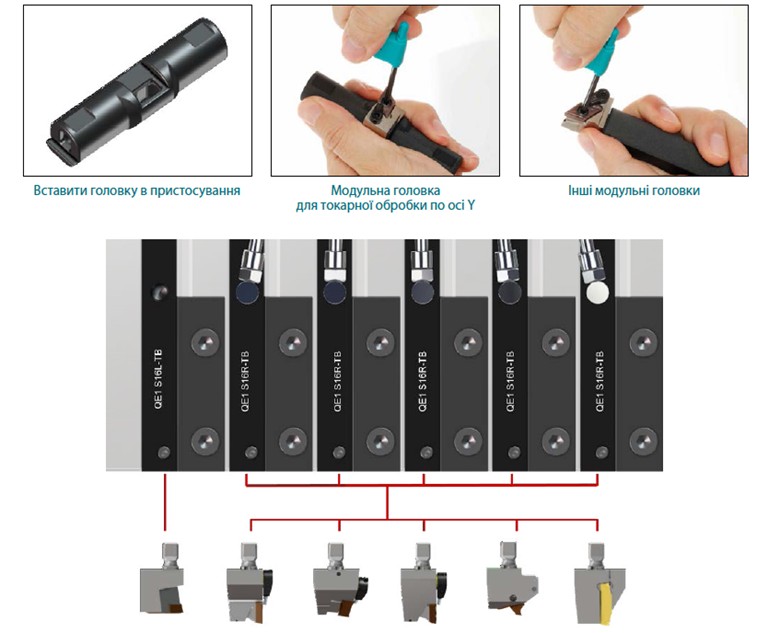

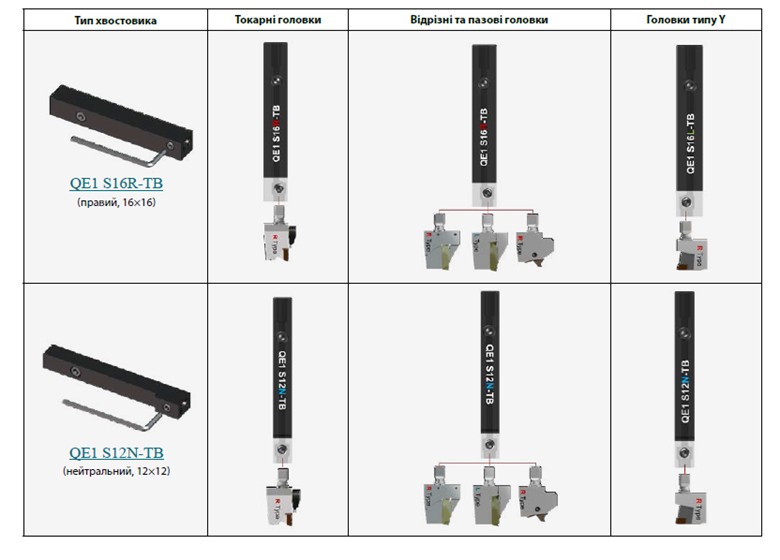

ЯК ОБРАТИ ГОЛОВКУ ДО ТРИМАЧА ПЕВНОГО ТИПУ?

ЗАМІНА ПЛАСТИН У МОДУЛЬНІЙ ГОЛОВЦІ

Через компактні розміри головок WINSWISS заміна ріжучих пластин може бути ускладненою. Для зручності рекомендується використовувати спеціальні пристосування для полегшення заміни пластин у модульній головці.

Будь-яку інформацію про інструментальні рішення TaeguTec можна отримати, звернувшись до головного офісу компанії «TaeguTec Україна». Завжди до ваших послуг: штат висококваліфікованих технологів та логістів, а також оперативний склад інструменту в
м. Дніпро. Постачання інструменту з Республіки Корея — двічі на тиждень.
